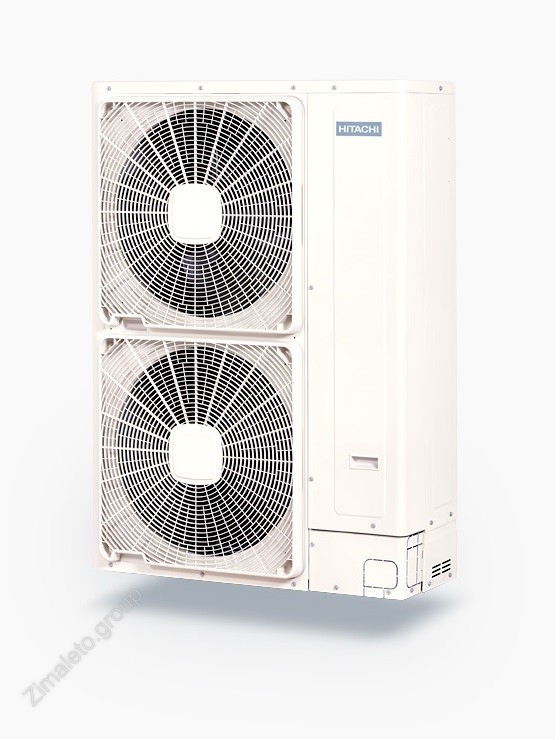

VRV система наружные блоки Hitachi Set Free Side Flow
Производительность подключаемых внутренних блоков от 50 до 130%.
3 типоразмера — 8, 10, 12 HP.
До 10 внутренних блоков с независимым управле- нием.

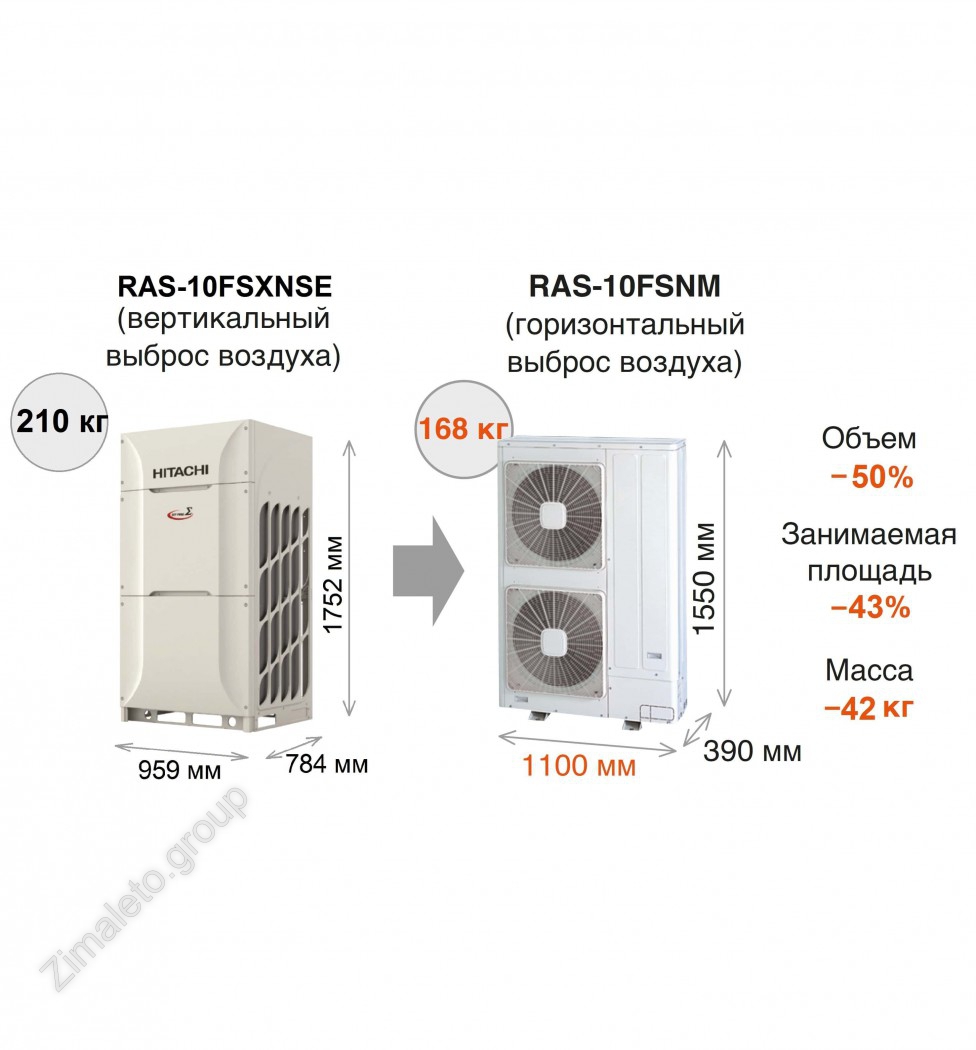

Компактные размеры наружного блока.
Минимальный уровень звукового давления 42 дБ(А).
Высокая энергетическая эффективность.
Охлаждение до –5 °С, нагрев до –20 °С.
Суммарная длина холодильного контура: 250 м.
Перепад высот между внутренним и наружным блоками 40 м.
Компактная серия мультизональнальных двухтрубных систем с боковым выбросом воздуха. Система может работать в режиме охлаждения и нагрева. Все внутренние блоки работают в одинаковом режиме.
|
Модель |
RAS-8FSNM |
RAS-10FSNM |
RAS-12FSNM |
||
|
Электропитание |
В/ф/Гц |
400/3/50 |
400/3/50 |
400/3/50 |
|
|
Холодопроизводительность |
кВт |
22,4 (2,2–22,4) |
28,0 (2,2–28,0) |
33,5 (2,2–33,5) |
|
|
Теплопроизводительность |
кВт |
25,0 (2,5–25,0) |
31,5 (2,5–31,5) |
37,5 (2,5–37,5) |
|
|
Потребляемый ток (охлаждение/нагрев) |
A |
10,3/9,6 (14,0) |
13,6/12,4 (20,0) |
18,4/17,0 (25,0) |
|
|
Потребляемая мощность (охлаждение/нагрев) |
кВт |
6,3/5,9 |
8,3/7,8 |
10,7/9,9 |
|
|
Максимальный потребляемый ток |
A |
14 |
20 |
25 |
|
|
Коэффициенты EER/COP (100%) |
3,56/4,24 |
3,37/4,04 |
3,13/3,79 |
||
|
Количество внутренних блоков |
шт. |
1–10 |
1–10 |
1–10 |
|
|
Суммарная производительность внутренних блоков |
% |
50–130 |
50–130 |
50–130 |
|
|
Уровень звукового давления (охлаждение / нагрев / ночной) |
дБ(А) |
53/55 |
56/58 |
59/61 |
|
|
Максимальный расход воздуха наружным блоком |
м3/час |
7260 |
9000 |
9780 |
|
|
Автоматический выключатель |
А |
20,0 (8,0) |
20,0 (8,0) |
25,0 (8,0) |
|
|
Внешний вид |
Цвет: естественный серый (аналогичный RAL 9001/9002) |
||||
|
Габаритные размеры (В×Ш×Г) |
мм |
1650×1100×390 |
1650×1100×390 |
1650×1100×390 |
|
|
Масса агрегата нетто (масса заправленного хладагента R410A) |
кг |
170,0 (5,0) |
170,0 (5,5) |
173,0 (6,5) |
|
|
Диапазон рабочих температур по наружному воздуху |
Охлаждение |
°C |
–5...+46 (DB) |
–5...+46 (DB) |
–5...+46 (DB) |
|
Нагрев |
°C |
–20...+15 (WB) |
–20...+15 (WB) |
–20...+15 (WB) |
|
|
Холодильный контур |
Хладагент R-410A, электронный расширительный вентиль, отделитель жидкости, переохладитель |
||||
|
Конструкция холодильного контура |
Двухтрубная система: одновременная работа разных агрегатов в режимах охлаждения и обогрева невозможна |
||||
|
Максимальная длина труб холодильного контура |
м |
100 (между внутренним и наружным блоками), 250 (весь контур), 40 (после первого ответвления) |
|||
|
Максимальный перепад высот |
м |
40 (наружный блок расположен выше), 30 (наружный блок расположен ниже), 15 (между внутренними блоками) |
|||
|
Диаметр соединительных патрубков (жидкостная линия / газовая линия) |
мм |
9,53/19,05 |
12,7/22,2 |
12,7/25,4–28,6 |
|
