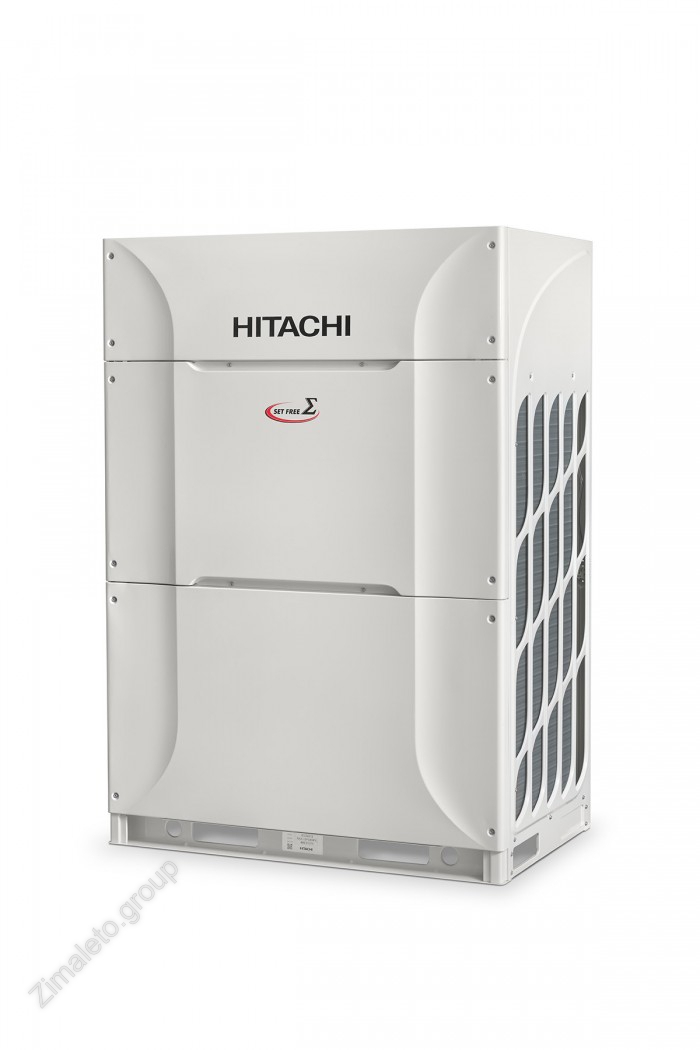

VRV система наружные блоки Hitachi Set Free Sigma
Совместимы со всеми внутренними блоками PAC.
Широкий диапазон производительностей (от 8 до 54 л.с.).
Максимальное количество подключаемых вну- тренних блоков — 64.
Высокая сезонная энергоэффективность, даже при частичных нагрузках.
Максимальное расстояние от наружного до вну- треннего блока — 165 м.
Перепад между наружным и внутренними блоками до 90 м.
Наружные блоки могут применяться как в двух- трубных, так и в трехтрубных схемах.
Высокая сезонная энергоэффективность даже при частичных нагрузках
Наружные блоки могут применяться как в составе двухтрубных, так и в составе трехтрубных систем.
|
Модель |
RAS-8FSXN1E |
RAS-10FSXN1E |
RAS-12FSXN1E |
RAS-14FSXN1E |
RAS-16FSXN1E |
|||
|
Холодопроизводительность |
кВт |
22,4 |
28,0 |
33,5 |
40,0 |
45,0 |
||
|
Теплопроизводительность |
кВт |
25,0 |
31,5 |
37,5 |
45,0 |
50,0 |
||
|
EER |
4,12 |
3,78 |
3,16 |
3,30 |
3,24 |
|||
|
COP |
4,08 |
4,07 |
3,79 |
3,49 |
3,12 |
|||
|
ESEER (1) |
6,07 |
5,86 |
5,54 |
4,86 |
4,77 |
|||
|
ESEER (2) |
7,71 |
7,45 |
7,08 |
6,17 |
6,06 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
5,44 |
7,04 |
10,60 |
12,11 |
13,87 |
|
|
Нагрев |
кВт |
6,13 |
7,73 |
9,89 |
12,44 |
16,03 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 1 |
Inverter × 1 |
Inverter × 1 |
Inverter × 1 On-Off × 1 |
Inverter × 1 On-Off × 1 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
19,05 (3/4) |
22,2 (7/8) |
25,4 (1) |
25,4 (1) |
28,58 (1 1/8) |
|
Жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
12,7 (1/2) |
12,7 (1/2) |
12,7 (1/2) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
15,88 (5/8) |
19,05 (3/4) |
22,2 (7/8) |
22,2 (7/8) |
22,2 (7/8) |
|
|
Газ (низкого давления) |
мм (дюйм) |
19,05 (3/4) |
22,2 (7/8) |
25,4 (1) |
25,4 (1) |
28,58 (1 1/8) |
||
|
Жидкость |
мм (дюйм) |
9,52 (3/8) |
9,52 (3/8) |
12,7 (1/2) |
12,7 (1/2) |
12,7 (1/2) |
||
|
Возможное количество внутренних блоков |
ед. |
17 |
21 |
26 |
30 |
34 |
||
|
Уровень звукового давления |
дБ(A) |
58 (53) |
58 (53) |
60 (55) |
62 (57) |
64 (57) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×950×765 |
1720×950×765 |
1720×950×765 |
1720×1210×765 |
1720×1210×765 |
||
|
Вес |
кг |
215 |
230 |
230 |
310 |
310 |
||
|
Модель |
RAS-16FSXN1E-P (RAS-8FSXN1E + RAS-10FSXN1E) |
RAS-18FSXN1E (RAS-8FSXN1E + RAS-10FSXN1E) |
RAS-20FSXN1E (RAS-8FSXN1E + RAS-12FSXN1E) |
RAS-22FSXN1E (RAS-8FSXN1E + RAS-14FSXN1E) |
RAS-24FSXN1E (RAS-10FSXN1E + RAS14FSXN1E) |
|||
|
Холодопроизводительность |
кВт |
45,0 |
50,0 |
56,0 |
61,5 |
69,0 |
||
|
Теплопроизводительность |
кВт |
50,0 |
56,0 |
63,0 |
69,0 |
77,5 |
||
|
EER |
4,10 |
4,04 |
3,48 |
3,58 |
3,52 |
|||
|
COP |
4,15 |
4,08 |
3,90 |
3,80 |
3,77 |
|||
|
ESEER (1) |
5,95 |
5,95 |
5,66 |
5,27 |
5,18 |
|||
|
ESEER (2) |
7,56 |
7,56 |
7,22 |
6,70 |
6,59 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
10,97 |
12,37 |
16,07 |
17,17 |
19,58 |
|
|
Нагрев |
кВт |
12,05 |
13,72 |
16,17 |
18,17 |
20,57 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 2 |
Inverter × 2 |
Inverter × 2 |
Inverter × 2 + On-Off × 1 |
Inverter × 2 + On-Off × 1 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
|
Жидкость |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
22,2 (7/8) |
22,2 (7/8) |
22,2 (7/8) |
25,4 (1) |
22,2 (7/8) |
|
|
Газ (низкого давления) |
мм (дюйм) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
||
|
Жидкость |
мм (дюйм) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
15,88 (5/8) |
||
|
Возможное количество внутренних блоков |
ед. |
34 |
39 |
43 |
47 |
52 |
||
|
Уровень звукового давления |
дБ(A) |
61 (56) |
61 (56) |
63 (58) |
64 (59) |
64 (59) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×1920×765 |
1720×1920×765 |
1720×1920×765 |
1720×2180×765 |
1720×2180×765 |
||
|
Вес |
кг |
215 + 230 |
215 + 230 |
215 + 230 |
215 + 310 |
230 + 310 |
||
|
Модель |
RAS-26FSXN1E (RAS-12FSXN1E + RAS-14FSXN1E) |
RAS-28FSXN1E (RAS-14FSXN1E + RAS-14FSXN1E)) |
RAS-30FSXN1E (RAS-14FSXN1E + RAS-16FSXN1E) |
RAS-32FSXN1E (RAS-16FSXN1E + RAS-16FSXN1E) |
RAS-32FSXN1E-P (RAS-10FSXN1E + RAS-12FSXN1E + RAS-12FSXN1E) |
|||
|
Холодопроизводительность |
кВт |
73,0 |
80,0 |
85,0 |
90,0 |
90,0 |
||
|
Теплопроизводительность |
кВт |
82,5 |
90,0 |
95,0 |
100,0 |
100,0 |
||
|
EER |
3,25 |
3,30 |
3,27 |
3,24 |
3,40 |
|||
|
COP |
3,69 |
3,62 |
3,34 |
3,12 |
3,95 |
|||
|
ESEER (1) |
5,16 |
4,86 |
4,81 |
4,77 |
5,62 |
|||
|
ESEER (2) |
6,58 |
6,17 |
6,12 |
6,06 |
7,17 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
22,43 |
24,22 |
25,98 |
27,74 |
26,40 |
|
|
Нагрев |
кВт |
22,33 |
24,88 |
28,47 |
32,06 |
25,32 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 2 + On-Off × 1 |
Inverter × 2 + On-Off × 2 |
Inverter × 2 + On-Off × 2 |
Inverter × 2 + On-Off × 2 |
Inverter × 3 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
25,4 (1) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
28,58 (1 1/8) |
|
|
Газ (низкого давления) |
мм (дюйм) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
||
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Возможное количество внутренних блоков |
ед. |
56 |
60 |
64 |
64 |
64 |
||
|
Уровень звукового давления |
дБ(A) |
65 (60) |
65 (60) |
66 (61) |
66 (61) |
65 (60) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×2180×765 |
1720×2440×765 |
1720×2440x765 |
1720×2440×765 |
1720×2890×765 |
||
|
Вес |
кг |
230 + 310 |
310 + 310 |
310 + 310 |
310 + 310 |
230 + 230 + 230 |
||
|
Модель |
RAS-34FSXN1E (RAS-10FSXN1E + RAS-12FSXN1E + RAS-12FSXN1E) |
RAS-36FSXN1E (RAS-12FSXN1E + RAS-12FSXN1E + RAS-12FSXN1E) |
RAS-38FSXN1E (RAS-12FSXN1E + RAS-12FSXN1E + RAS-14FSXN1E) |
RAS-40FSXN1E (RAS-12FSXN1E + RAS-12FSXN1E + RAS-16FSXN1E) |
RAS-42FSXN1E (RAS-12FSXN1E + RAS-14FSXN1E + RAS-16FSXN1E) |
|||
|
Холодопроизводительность |
кВт |
95,0 |
100,0 |
109,0 |
112,0 |
118,0 |
||
|
Теплопроизводительность |
кВт |
106,0 |
112,0 |
118,0 |
125,0 |
132,0 |
||
|
EER |
3,36 |
3,17 |
3,16 |
3,19 |
3,25 |
|||
|
COP |
3,88 |
3,81 |
3,78 |
3,49 |
3,47 |
|||
|
ESEER (1) |
5,58 |
5,56 |
5,17 |
5,19 |
5,01 |
|||
|
ESEER (2) |
7,11 |
7,10 |
6,59 |
6,62 |
6,38 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
28,24 |
31,53 |
34,44 |
35,07 |
36,30 |
|
|
Нагрев |
кВт |
27,30 |
29,43 |
31,25 |
35,81 |
38,07 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 3 |
Inverter × 3 |
Inverter × 3 + On-Off × 1 |
Inverter × 3 + On-Off × 1 |
Inverter × 3 + On-Off × 2 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
31,75 (1 1/4) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
28,58 (1 1/8) |
28,58 (1 1/8) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
|
|
Газ (низкого давления) |
мм (дюйм) |
31,75 (1 1/4) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
||
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Возможное количество внутренних блоков |
ед. |
64 |
64 |
64 |
64 |
64 |
||
|
Уровень звукового давления |
дБ(A) |
65 (60) |
65 (60) |
66 (61) |
67 (61) |
67 (62) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×2890×765 |
1720×2890×765 |
1720×3150×765 |
1720×3150×765 |
1720×3410×765 |
||
|
Вес |
кг |
230 + 230 + 230 |
230 + 230 + 230 |
230 + 230 + 310 |
230 + 230 + 310 |
230 + 310 + 310 |
||
|
Модель |
RAS-44FSXN1E (RAS-12FSXN1E + RAS-16FSXN1E + RAS-16FSXN1E) |
RAS-46FSXN1E (RAS-14FSXN1E + RAS-16FSXN1E + RAS-16FSXN1E) |
RAS-48FSXN1E (RAS-16FSXN1E + RAS-16FSXN1E + RAS-16FSXN1E) |
|||
|
Холодопроизводительность |
кВт |
125,0 |
132,0 |
136,0 |
||
|
Теплопроизводительность |
кВт |
140,0 |
145,0 |
150,0 |
||
|
EER |
3,19 |
3,22 |
3,23 |
|||
|
COP |
3,23 |
3,26 |
3,12 |
|||
|
ESEER (1) |
4,70 |
4,74 |
4,76 |
|||
|
ESEER (2) |
5,97 |
6,02 |
6,04 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
39,19 |
40,96 |
42,12 |
|
|
Нагрев |
кВт |
43,35 |
44,50 |
48,09 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 3 + On-Off × 2 |
Inverter × 3 + On-Off × 3 |
Inverter × 3 + On-Off × 3 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
31,75 (1-1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
|
|
Газ (низкого давления) |
мм (дюйм) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
||
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Возможное количество внутренних блоков |
ед. |
64 |
64 |
64 |
||
|
Уровень звукового давления |
дБ(A) |
68 (62) |
68 (63) |
69 (63) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×3410×765 |
1720×3670×765 |
1720×3670×765 |
||
|
Вес |
кг |
230 + 310 + 310 |
310 + 310 + 310 |
310 + 310 + 310 |
||
|
Модель |
RAS-50FSXN1E (RAS-10FSXN1E + RAS-12FSXN1E + RAS-14FSXN1E + RAS-14FSXN1E) |
RAS-52FSXN1E (RAS-12FSXN1E + RAS-12FSXN1E + RAS-14FSXN1E + RAS-14FSXN1E) |
RAS-54FSXN1E (RAS-12FSXN1E + RAS-12FSXN1E + RAS-14FSXN1E + RAS-16FSXN1E) |
|||
|
Холодопроизводительность |
кВт |
140,0 |
145,0 |
150,0 |
||
|
Теплопроизводительность |
кВт |
155,0 |
160,0 |
165,0 |
||
|
EER |
3,41 |
3,27 |
3,26 |
|||
|
COP |
3,81 |
3,78 |
3,61 |
|||
|
ESEER (1) |
5,22 |
5,20 |
5,16 |
|||
|
ESEER (2) |
6,64 |
6,62 |
6,58 |
|||
|
Номинальная потреблямая мощность |
Охлаждение |
кВт |
41,04 |
44,32 |
46,07 |
|
|
Нагрев |
кВт |
40,68 |
42,28 |
45,68 |
||
|
Компрессор спиральный |
тип × количество |
Inverter × 4 + On-Off × 2 |
Inverter × 4 + On-Off × 2 |
Inverter × 4 + On-Off × 2 |
||
|
Соединительные трубопроводы |
Двухтрубная |
Газ |
мм (дюйм) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Трехтрубная |
Газ (высокого давления) |
мм (дюйм) |
31,75 (1 1/4) |
31,75 (1 1/4) |
31,75 (1 1/4) |
|
|
Газ (низкого давления) |
мм (дюйм) |
38,1 (1 1/2) |
38,1 (1 1/2) |
38,1 (1 1/2) |
||
|
Жидкость |
мм (дюйм) |
19,05 (3/4) |
19,05 (3/4) |
19,05 (3/4) |
||
|
Возможное количество внутренних блоков |
ед. |
64 |
64 |
64 |
||
|
Уровень звукового давления |
дБ(A) |
67 (62) |
68 (63) |
68 (63) |
||
|
Габаритные размеры (В×Ш×Г) |
мм |
1720×4380×765 |
1720×4380×765 |
1720×4380×765 |
||
|
Вес |
кг |
230 + 230 + 310 + 310 |
230 + 230 + 310 + 310 |
230 + 230 + 310 + 310 |
||
